The EPLAN Platform: 効率的なエンジニアリングを支える基盤

EPLAN Platformは、さまざまなエンジニアリング分野のソフトウェアソリューションを一つのプラットフォームに統合します。P&ID（配管計装図）、電気回路図、各種帳票類、3Dによる制御盤レイアウトや機械配線などのデータをつなぎ、機械や設備のオートメーションシステム全体を表すデジタルツインを構築します。

EPLANは、電気設計における共通のデータ基盤となるエンジニアリングプラットフォームです。プラントオペレーター、機械・設備メーカー、制御盤メーカーの間でEPLANのプロジェクトデータを容易に受け渡すことができ、標準化されたデータを共通の基盤として連携できます。

グラフィック指向（図面を中心とした作業方法）と、データ指向（データを中心とした作業方法）を自由に選択できるため、さまざまなユーザーが日常業務にEPLANを取り入れやすくなっています。また、柔軟な回路テンプレートや部分回路を活用することで、電気設計を容易に標準化できます。繰り返し使用する回路はライブラリに登録し、プロジェクトごとに組み合わせて、新しい回路図を作成できます。

EPLAN Platform: The Benchmark

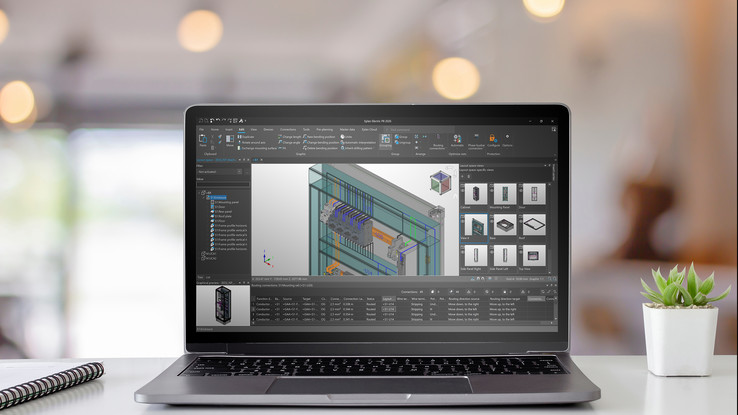

EPLAN Platform 2027

枠にとらわれない発想で確かなプロジェクト遂行

新しいEPLAN Platform 2027は、エンジニアリングのさらなる革新を推進します。最新バージョンでは、計画や設計業務をよりスムーズに進められるようサポートするとともに、既存データをこれまで以上に一貫して活用できるようになりました。また、前バージョンで刷新されたポートフォリオ構成を引き継いでいます。これにより、エンジニアリングのあらゆる場面で、発想を自由に広げることができます。

日々の業務をサポートする数多くの新機能も搭載されています。たとえば、制御盤設計から製造までをつなぐ配線および電線端末加工の自動化や、さまざまな事前設計の要件への対応です。

部品データの取り扱いも、これまで以上にシンプルになり、必要な内容を把握しやすくなりました。データの可視化、同期、フィルタリング、比較といった操作も、わずか数クリックで行うことができます。

EPLAN Platform 2027 ハイライト

配線接続処理の自動化で、接続作業をスピーディに

エンジニアリングでは、ワイヤはどれも同じというわけではなく、すべてのワイヤエンドスリーブ（フェルール）があらゆるワイヤに適合するわけでもありません。だからこそ、プロジェクト計画の段階だけでなく、その後のワイヤ加工工程まで含めて作業時間を削減するためには、ワイヤ接続処理の自動化が重要になります。

EPLAN Version 2027ではの作業をさらに効率化できます。ワイヤの種類に応じて適切なワイヤエンドスリーブを割り当て、自動または手作業によるワイヤ加工に必要な情報として明確に記録できるようになりました。

これまで多くの手作業を必要としていたワイヤとエンドスリーブの割り当てを効率化することで、デバイス管理における自動化をさらに進め、作業効率の向上につなげます。

業界固有のさまざまな要件に応える、進化したPreplanning

詳細設計に入る前の事前設計は、多くの分野で重要な役割を果たします。特に、エネルギー、ビルテクノロジー、プロセス産業などでは、その重要性が高まっています。EPLAN Preplanning 2027では、事前設計をより迅速かつ簡単に行えるようになり、さまざまな業界固有の要件に対応する幅広い機能改善が加えられています。

たとえば、P&IDのマクロバリアントを右クリックで簡単に切り替えられるようになりました。また、P&ID固有のプランニングオブジェクトを管理するための新しいダイアログも追加されています。マクロを切り替える際には、置き換えられる測定ポイントにどのステータスを割り当てるかを確認できるようになっています。

新バージョンでは、設計プロセスの自動化がさらに進み、操作性も向上しています。たとえば、シンボルをオートコネクトラインの水平・垂直方向に沿って自動的に整列する機能や、流れ方向を矢印で自動表示する機能が追加されています。また、配管の交差部分にシンボルを手動で配置する必要もなくなり、規格や標準に準拠した交差部の表示をソフトウェアが自動で行います。

さらに、計画プロセスでは、電気、空圧、P&IDといった各専門分野ごとに、相互参照を個別に設定できるようになりました。

強化された部品管理

どのモーターが、どの定格出力で自分の設計に適しているのか。EPLAN Electric P8の部品管理に追加された新しいダイアログでは、2つ以上のデバイスの違いをすばやく比較し、最適なデバイスを選択できます。また、プロジェクトとデバイスデータベースで異なる情報を持つ同一デバイスについても、簡単にデータを同期できます。これにより、デバイスデータを常に整理された状態で管理できます。

関連するデバイス情報も、よりすばやく確認できるようになりました。関連するコンポーネントを部品管理ツリー上でまとめて表示し、直接比較できます。使用しているデバイスが廃番となり、入手できなくなった場合はどうでしょうか。EPLAN Platform 2027では、プロジェクト設計中、EPLAN Electric P8 でこれらのデバイスの置き換えをスムーズに行えるようになります。部品表（BOM）ナビゲーターで更新情報を確認し、そこから代替デバイスへ直接移動できるため、交換対象と代替候補をすばやく確認できます。

より見やすく、使いやすくなったグラフィックエディター

回路図の作成にタグを使用していますか。EPLAN Electric P8の挿入の管理では、従来のタグ作成や選択にとどまらない、より直感的なタグ管理が可能になります。新しいダイアログでは、使用しているタグを一覧で確認でき、整理や管理がしやすくなりました。どのタグがすでに使用されているのか、どこで、何回使用されているのか、さらにどのオブジェクトに関連付けられているのかも一目で確認できます。新規タグと既存タグの両方をわかりやすく管理できるだけでなく、作成、割り当て、削除、名称変更、グループ化、エクスポート、インポートといった操作を一か所で行えます。必要なタグを探し回る手間もありません。

また、「この部品やマクロには、具体的に何が含まれているのか」も、よりわかりやすく確認できるようになりました。新バージョンの挿入の管理では、選択した部品だけでなく、それに関連するすべての部品と機能テンプレートもプレビューに表示されます。たとえば、モーター保護スイッチを選択すると、それに含まれるすべての接点を確認できます。これにより、デバイスの構成を簡単に確認でき、どのような要素で構成されているのかを一目で把握できます。
